БРС Fig 206
| Модель | Размеры | |
| Fig 100 | 2″, 3″, 4″, 6″, 8″ | |
| Fig 200 | 1″ , 1 1/4″, 1 1/2″, 2″, 2 1/2″, 3″, 4″, 6″ | |
| Fig 206 | 1″, 1 1/2″, 2″, 2 1/2″, 3″, 4″, 6″, 8″ | |
| Fig 207 | 3″, 4″, 6″ | |
| Fig 300 | 1″, 2″ | |
| Fig 400 | 2″, 3″, 4″ | |
| Fig 402 | 2″ | |
| Fig 600 | 1″, 2″ | |
| Fig 602 | 1″, 2″, 3″, 4″ | |
| Fig 607 | 2″ | |
| Fig 1002 | 1″, 2″, 3″, 4″, 5″, 6″ | |
| Fig 1003 | 3″, 4″, 5″ | |
| Fig 1502 | 1 1/2″, 2″, 3″ | |
| Fig 2002 | 2″ | |
| Fig 2202 | 2″ |

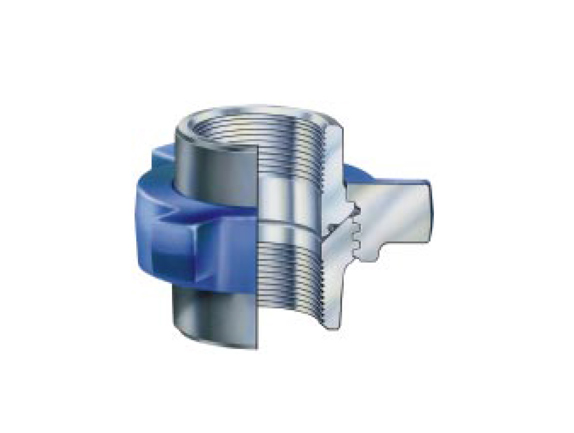

Быстроразъемное соединение FIG 206

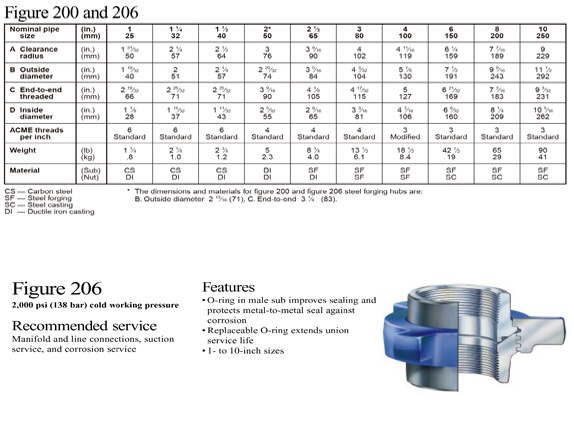

| Размер | Вес | A(дюйм) | B(дюйм) | C+(дюйм) | D** | TPI* | Материал | |||
| (дюймы) | (мм) | (фунты) | (кг) | Шестерня, составляющая одно целое с валом | Элемент буровой установки | |||||
| 1″ | 25 | 1.65 | 0.75 | 2.67 | 1.57 | 3.78 | ** | 6STD | Стальная поковка | |
| 2″ | 50 | 5.24 | 2.38 | 3.30 | 2.83 | 5.80 | ** | 4STD | Стальная поковка | |
| 3″ | 80 | 13.08 | 5.94 | 4.53 | 4.06 | 7.79 | ** | 4STD | Стальная поковка | |
| 4″ | 100 | 17.78 | 8.07 | 4.91 | 5.12 | 8.89 | ** | 3STD | Стальная поковка | |
| 6″ | 150 | 47.14 | 21.40 | 6.54 | 7.48 | 13.78 | ** | 3STD | Стальная поковка | |
| 8″ | 200 | 75.11 | 34.10 | 7.24 | 9.65 | 16.14 | ** | 3STD | Стальная поковка | |
| *TPI-Threads per inch (Число витков нарезки на дюйм) ** Weld Ends- Consult Factory (Концы под сварку – необходима консультация с производителем) Также имеется муфтовая сварка и стыковая сварка. | ||||||||||
