БРС Fig 602
| Модель | Размеры | |
| Fig 100 | 2″, 3″, 4″, 6″, 8″ | |
| Fig 200 | 1″ , 1 1/4″, 1 1/2″, 2″, 2 1/2″, 3″, 4″, 6″ | |
| Fig 206 | 1″, 1 1/2″, 2″, 2 1/2″, 3″, 4″, 6″, 8″ | |
| Fig 207 | 3″, 4″, 6″ | |
| Fig 300 | 1″, 2″ | |
| Fig 400 | 2″, 3″, 4″ | |
| Fig 402 | 2″ | |
| Fig 600 | 1″, 2″ | |
| Fig 602 | 1″, 2″, 3″, 4″ | |
| Fig 607 | 2″ | |
| Fig 1002 | 1″, 2″, 3″, 4″, 5″, 6″ | |
| Fig 1003 | 3″, 4″, 5″ | |
| Fig 1502 | 1 1/2″, 2″, 3″ | |
| Fig 2002 | 2″ | |
| Fig 2202 | 2″ |

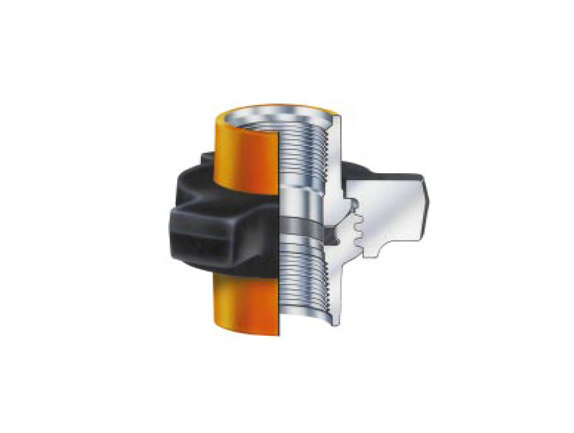

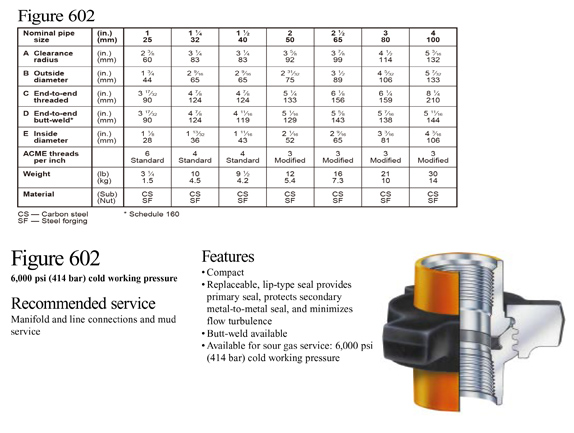

Быстроразъемное соединение FIG602
| Размер | Вес | A(дюйм) | B(дюйм) | C+(дюйм) Шестерня, составляющая одно целое с валом | TPI* Элемент буровой установки | Материал | |||
| (дюймы) | (мм) | (фунты) | (кг) | Шестерня, составляющая одно целое с валом | Элемент буровой установки | ||||
| 2″ | 50 | 12.15 | 5.52 | 5.30 | 2.93 | 6.875 | 3MOD | Стальная поковка | |
| 3″ | 80 | 22.00 | 9.99 | 6.50 | 4.30 | 8.66 | 3MOD | Стальная поковка | |
| 4″ | 100 | 31.00 | 14.07 | 8.22 | 5.20 | 9.92 | 3MOD | Стальная поковка | |
| *TPI-Threads per inch (Число витков нарезки на дюйм) ** Weld Ends- Consult Factory Концы под сварку – необходима консультация с производителем | |||||||||
