Буровая установка для бурения наклонной скважины

Описание Спецификации Фотографии Файлы

Описание

БУРОВАЯ УСТАНОВКА ДЛЯ БУРЕНИЯ НАКЛОННОЙ СКВАЖИНЫ

SLANT WELL DRILLING RIG

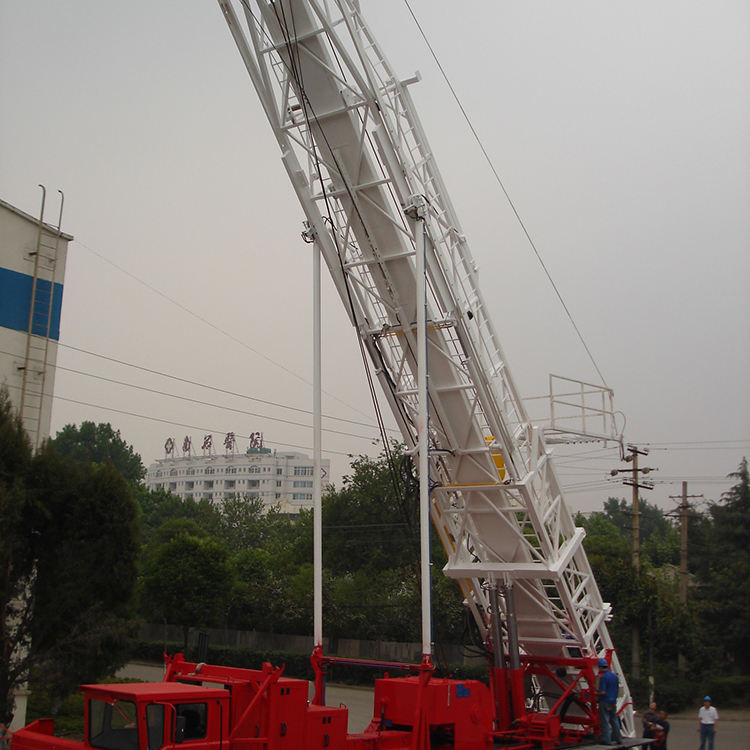

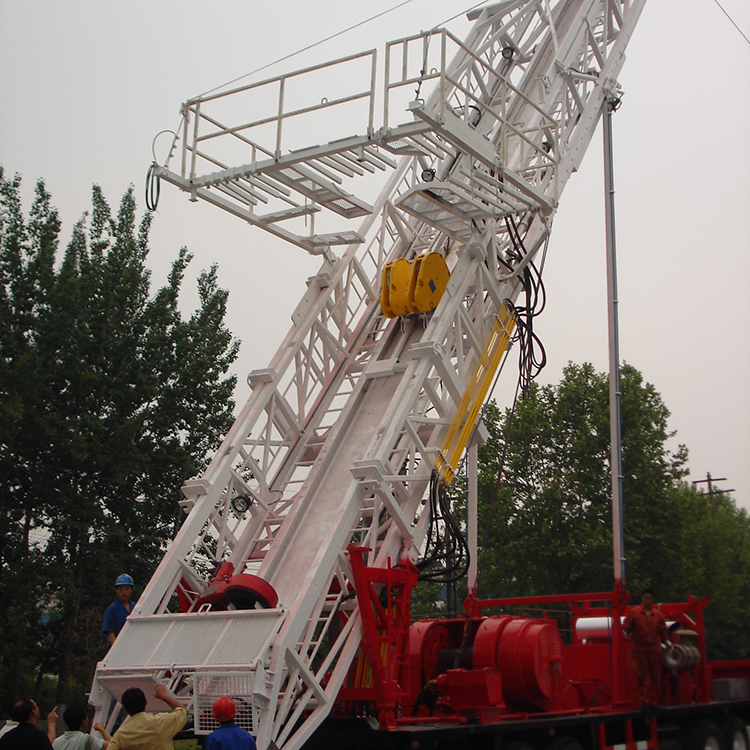

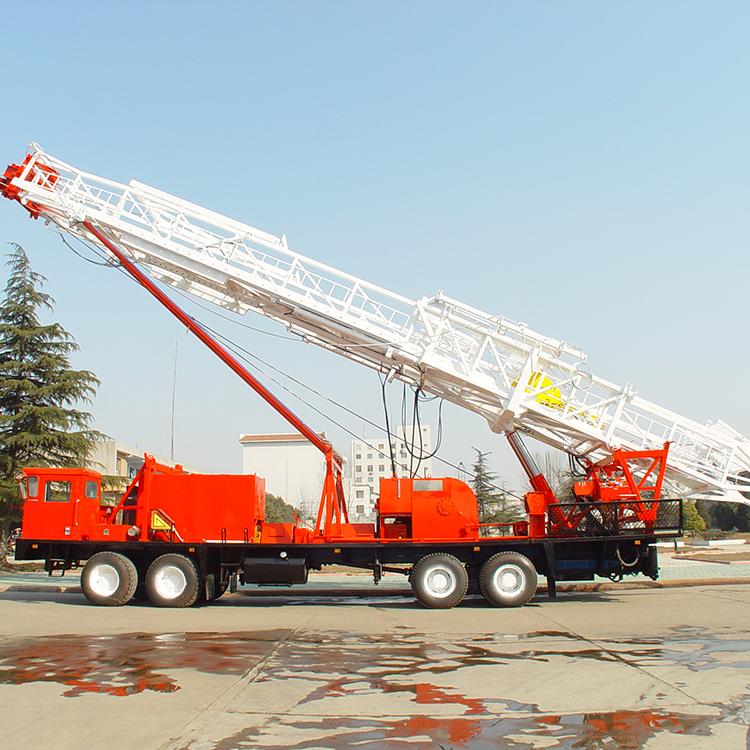

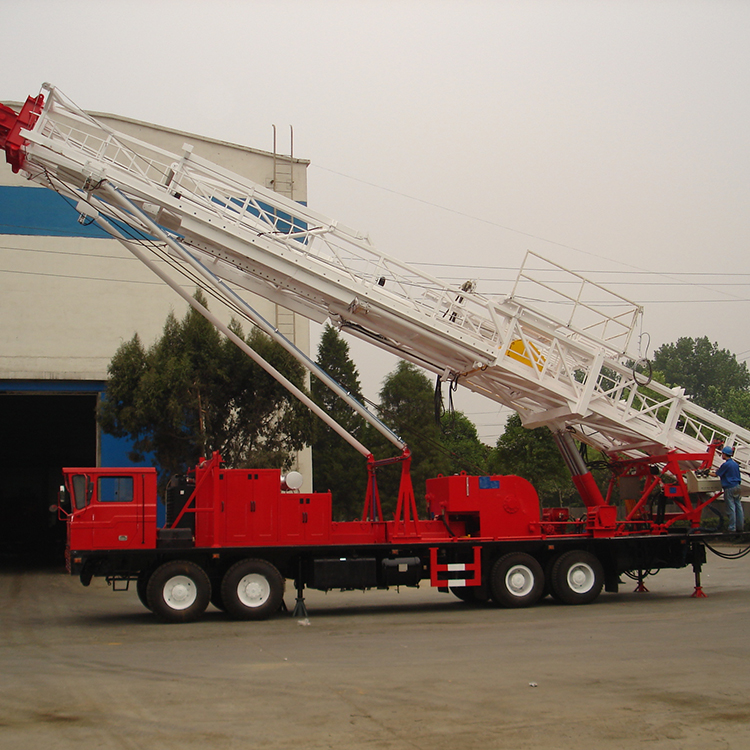

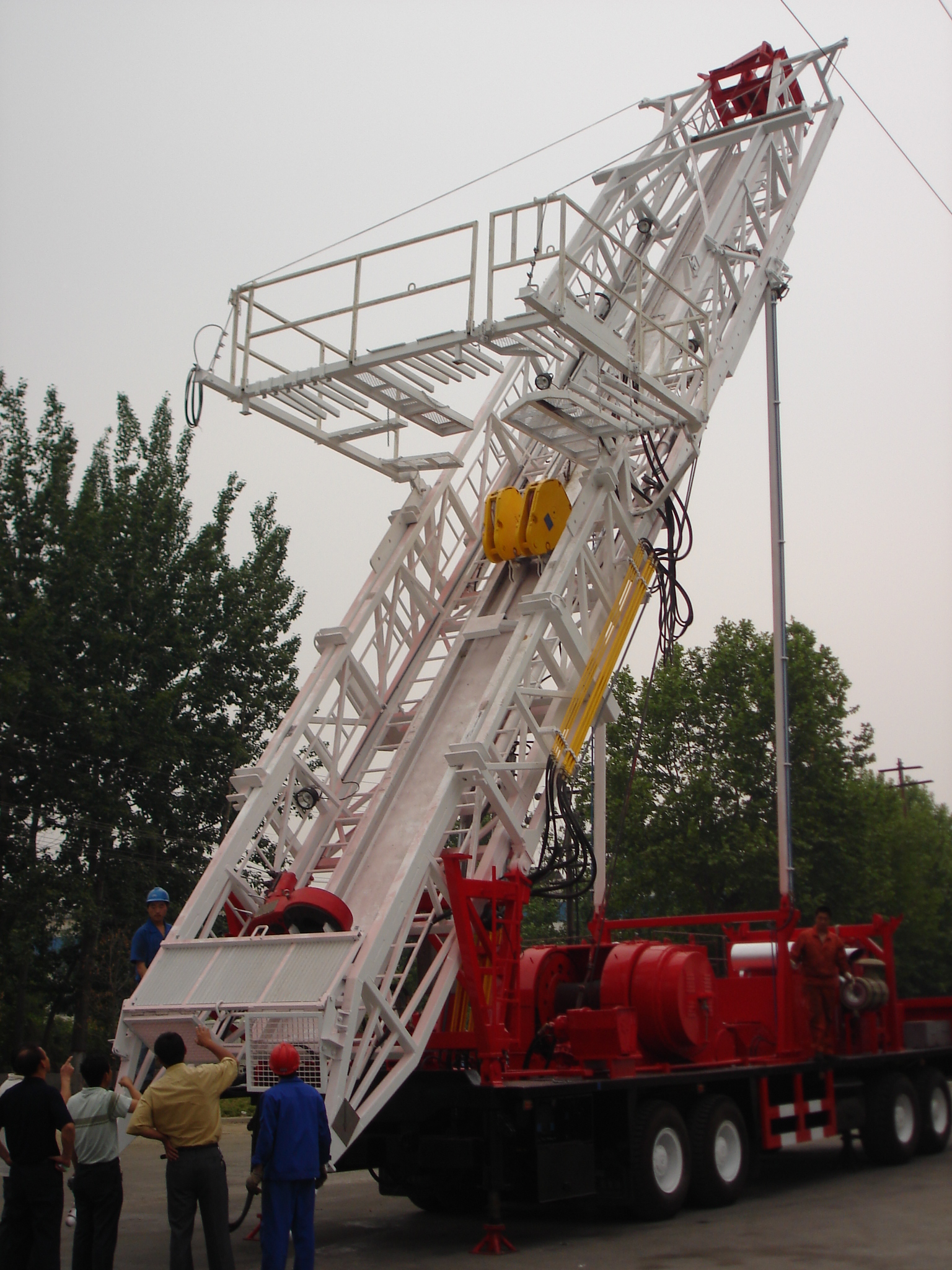

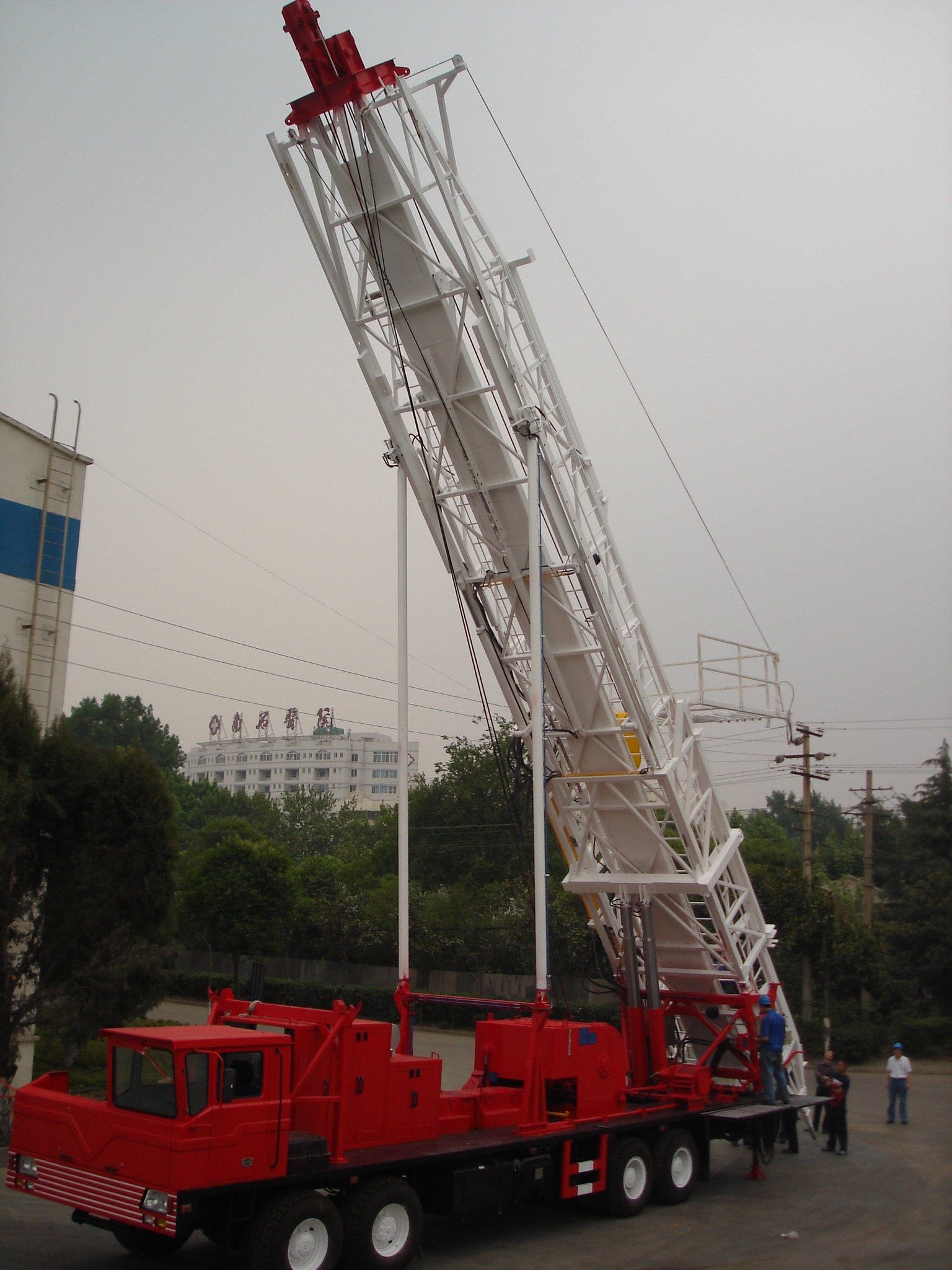

Slant well drilling rig

Блочно-модульное проектирование;
Пульт бурильщика оснащен электросистемой, гидросистемой, и пневмо управлением, системой индикации, системой контроля, системой связи;

The slant hole drilling rig is manufactured by the truck-mounted modular design;
DCC is integrated with electric control, hydraulic control, air control, display, monitoring and communication as a whole;
Drill extended reached well or slant straight horizontal well as required with high automation;
The rig is mainly used for oil sands mining, shallow heavy oil, shale gas, CBM and geothermal resources and only 2-3 persons are needed during the whole drilling process.

Спецификации

Модель	ZJ10/600XT	ZJ15/900XT	ZJ20/1350XT	ZJ25/1500XT
4-1/2”БТ ft м 5″БТ ft м	1640~3281 / 500~1000 1640~2625 / 500~800	2625~4921 / 800~1500 2297~4593 / 700~1400	3937~6562 / 1200~2000 3609~5906 / 1100~1800	4921~8202 / 1500~2500 3937~6562 / 1200~2000
Мак. нагрузка lb кН	132000 / 600	198000 / 900	298000 / 1350	331000 / 1500
Тип БУ	Прицепное перемещение	Прицепное перемещение	Прицепное перемещение	Прицепное перемещение
Высота вышки ft м	75.5 / 23	75.5 / 23	75.5 / 23	75.5 / 23
Ход силового вертлюга ft м	15	15	15	15
Угол развала вышки и горизонтальной поверхности	45°~ 90°	45°~ 90°	45°~ 90°	45°~ 90°
Кол-во каната талевой системы	4	8	8	8
Диаметр каната дюйм мм	1″ / 26	1″ / 26	1″ / 26	1-1/8″ / 29
Силовая система	CAT C11+Allison 4500 OFS	CAT C15+Allison 5610AR	CAT C15+Allison 5610AR	CAT C18+Allison M6610AR
Рабочая высота основания ft м	10.5~13 / 3.2~4	10.5~13 / 3.2~4	10.5~13 / 3.2~4	10.5~13 / 3.2~4
Площадь пола площадки (ft×ft м×м)	14.4×19.7 / 4.4×6	14.4×19.7 / 4.4×6	14.4×19.7 / 4.4×6	14.4×19.7 / 4.4×6
Модель комплектующего силового вертлюга	DSL60	DSL90	DSL135	DSL150
Мак. скорость вращения комплектующего силового вертлюга r/min	150	150	150	150
Мак.крутящий момент комплектующего силового вертлюга кН·м	20	25	30	30
Тип комплектующей лебедки	Одинарный барабан	Одинарный барабан	Одинарный барабан	Одинарный барабан
Мощность комплектующей лебедки л.с. кВт	350 / 257	450 / 331	550 / 404	650 / 478

TECHNICAL PARAMETERS

Model	ZJ10/600XT	ZJ15/900XT	ZJ20/1350XT	ZJ25/1500XT
4-1/2” DP ft m 5”DP ft m	1640~3281 / 500~1000 1640~2625 / 500~800	2625~4921 / 800~1500 2297~4593 / 700~1400	3937~6562 / 1200~2000 3609~5906 / 1100~1800	4921~8202 / 1500~2500 3937~6562 / 1200~2000
Max. Hook Load lb kN	132000 / 600	198000 / 900	298000 / 1350	331000 / 1500
Drilling Rig Type	Trailer moving type	Trailer moving type	Trailer moving type	Trailer moving type
Mast Height ft m	75.5 / 23	75.5 / 23	75.5 / 23	75.5 / 23
Power Swivel Travel ft m	49 / 15	49 / 15	49 / 15	49 / 15
Included Angle Between Mast and Horizontal Plane	45°~ 90°	45°~ 90°	45°~ 90°	45°~ 90°
Numbers of Travelling Lines	4	8	8	8
Wireline Diameter in mm	1″ / 26	1″ / 26	1″ / 26	1-1/8″ / 29
Power System	CAT C11+Allison 4500 OFS	CAT C15+Allison 5610AR	CAT C15+Allison 5610AR	CAT C18+Allison M6610AR
Clear Height of Substructure ft m	10.5~13 / 3.2~4	10.5~13 / 3.2~4	10.5~13 / 3.2~4	10.5~13 / 3.2~4
Drill Floor Area ftft mm	14.419.7 / 4.46	14.419.7 / 4.46	14.419.7 / 4.46	14.419.7 / 4.46
Power Swivel Model	DSL60	DSL90	DSL135	DSL150
Max. Speed of Power Swivel r/min	150	150	150	150
Max. Torque of Power Swivel kN·m	20	25	30	30
Drawworks Type	Single drum	Single drum	Single drum	Single drum
Drawworks Power HP kW	350 / 257	450 / 331	550 / 404	650 / 478
