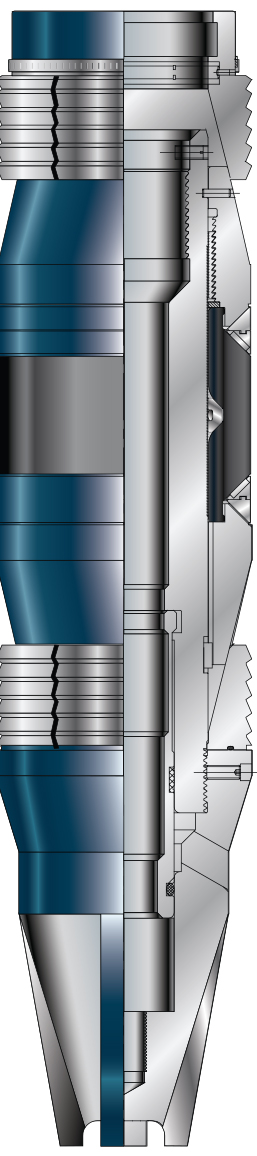

Цементировочный пакер с золотниковым управляющим клапаном серии STMR,
устанавливаемый с помощью колонны, используется для вторичного
цементирования. Разбуриваемый цементировочный пакер надежно
устанавливается в обсадных колоннах любой категории прочности.
Повышенная прочность конструкции плашки исключает преждевременную
установку, а также легко фрезеруется. Применяется в обсадных колоннах
диаметром от 114,3 до 406,4 мм.
Особенности:
— Может быть установлен в обсадных колоннах любой прочности, включая
премиум класс;
— Кольца храповой защелки сохраняют установленное динамическое усилие;
— Неразъемный уплотнительный элемент в комбинации с полноразмерными
металлическими опорными кольцами обеспечивает надежное уплотнение;
— Компактный, легкий спуск оборудования в скважину;
— С целью улучшения контроля за выравниванием давления золотниковый
клапан открывается и закрывается с помощью манипуляции колонной НКТ с
поверхности;
— Устанавливается с механическим посадочным инструментом серии STSR.
| Номер по каталогу | наружный диаметр обсадной колонный | Вес обсадной колонны | Диапазон установки (мин-макс) | Наружн. диаметр | Усилие разгрузки | Посадочный инструмент |
|---|---|---|---|---|---|---|
| мм | кг/м | мм | т | |||
| D22-0450-002 | 114 | 14,1-24,7 | 97,2-103,6 | 91,2 | 15,0 | D22-0450-005 |
| D22-0500-002 | 127 | 17,1-31,0 | 105,6-115,8 | 99,8 | ||
| D22-0550-002 | 140 | 19,3-34,2 | 116,3-128,1 | 109,5 | D22-0550-105 | |
| D22-0575-002 | 146 | 20,8-38,7 | 124,2-134,4 | 119,4 | D22-0575-005 | |
| D22-0662-002 | 168 | 25,3-47,6 | 142,1-155,8 | 136,4 | 22,7 | D22-0662-005 |
| D22-0700-002 | 178 | 25.3-52,1 | 152,5-166,1 | 144,3 | D22-0700-205 | |
| D22-0762-002 | 194 | 29,8-58,0 | 168,3-181,0 | 160,3 | D22-0762-005 | |
| D22-0862-002 | 219 | 35,7-72,9 | 190,8-205,7 | 180,8 | D22-0862-005 | |
| D22-0962-002 | 244 | 43,6-86,9 | 214,2-230,2 | 206,2 | D22-0962-005 | |
| D22-1075-002 | 273 | 48,7-90,3 | 245,4-258,9 | 239,5 | D22-1075-005 | |
| D22-1176-002 | 298 | 56,6-89,3 | 273,6-283,2 | 264,9 | D22-1176-005 | |
| D22-1175-002 | 89,3-123,5 | 258,9-273,6 | 252,5 | D22-1175-005 | ||
| D22-1337-002 | 340 | 71,4-120,1 | 309,2-232,0 | 301,8 | D22-1337-005 | |
| D22-1600-002 | 406 | 96,7-175,6 | 370,2-387,4 | 358,6 | D22-1600-005 |
