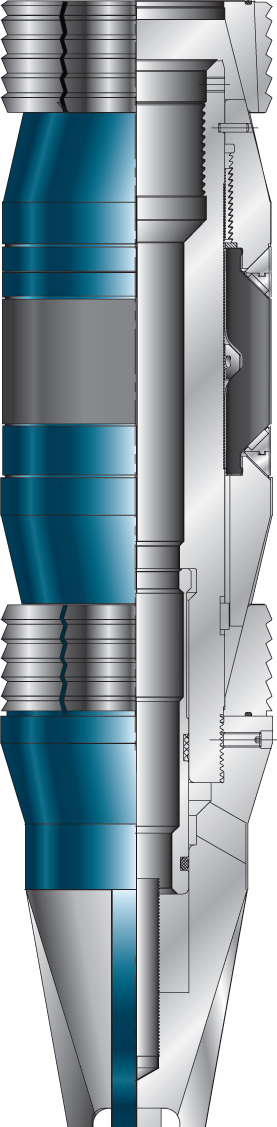

Цементировочный пакер с золотниковым управляющим клапаном серии STWR,
спускаемый на каротажном кабеле, используется для вторичного цементирования.
Разбуриваемый цементировочный пакер надежно устанавливаются в обсадных
колоннах любой категории прочности. Повышенная прочность конструкции плашек
исключает преждевременную установку. Легко фрезеруется. Применяется в
обсадных колоннах диаметром от 114.3 до 508 мм.
Особенности:
-Может быть установлен в обсадных колоннах любой прочности, включая класс
премиум;
-Кольца храповой защелки сохраняют установленное динамическое усилие;
-Неразъемный уплотнительный элемент в комбинации с полноразмерными
металлическими опорными кольцами обеспечивает надежное уплотнение;
-Компактный, легкий спуск оборудования в скважину;
-Может быть установлен непосредственно с оборудованием компании Baker при помощи каротажного кабеля;
-Срезные штифты типа Baker присоединяются непосредственно к муфтам насосных
штанг Baker;
-Цементировочные пакета могут быть спущены непосредственно на установочные
муфты или на муфты наносных штанг компании Baker;
-Не требуются переходники (переводники).
| Номер по каталогу | Наруж. диам. обсадн. колонны | Вес обсадных труб | Диапазон установки (мин — макс) | Наруж. диам. инструмента | Усилие разгрузки | Посадочный инструмент | Установочный комплект | Стингер |
|---|---|---|---|---|---|---|---|---|
| мм | кг/м | мм | мм | т | ||||
| D22-0450-001 | 114 | 14,1-24,7 | 97,2-103,9 | 91,2 | 15,0 | #10 | D22-0450-102 | D22-0450-010 D22-0450-012 |
| D22-0500-001 | 127 | 17,1-31,0 | 105,6-115,8 | 99,8 | #20 | D22-0550-102 | ||
| D22-0550-001 | 140 | 19,3-34,2 | 116,3-128,1 | 109,5 | ||||
| D22-0575-001 | 146 | 20,8-38,7 | 124,2-134,4 | 119,4 | D22-0575-101 | |||
| D22-0662-001 | 168 | 25,3-47,6 | 142,1-155,8 | 136,4 | 22,7 | D22-0662-101 | D22-0700-010 D22-0700-012 |
|
| D22-0700-001 | 178 | 25,3-52,1 | 152,5-166,1 | 144,3 | D22-0700-152 | |||
| D22-0762-001 | 194 | 29,8-58,0 | 168,3-181,0 | 160,3 | D22-0762-101 | |||
| D22-0862-001 | 219 | 35,7-72,9 | 190,8-205,7 | 180,8 | D22-0862-101 | |||
| D22-0962-001 | 244 | 43,6-86,9 | 214,2-230,2 | 206,2 | D22-0962-103 | |||
| D22-1075-001 | 273 | 48,7-90,3 | 245,4-258,9 | 239,5 | D22-1075-101 | |||
| D22-1176-001 | 298 | 56,6-89,3 | 273,6-283,2 | 264,9 | D22-1176-101 | |||
| D22-1175-001 | 89,3-123,5 | 258,9-273,6 | 252,5 | D22-1175-101 | ||||
| D22-1337-001 | 340 | 71,4-120,1 | 309,2-323,0 | 301,8 | D22-1337-101 | |||
| D22-1600-001 | 406 | 96,7-175,6 | 370,2-387,4 | 358,6 | D22-1600-101 | |||
| D22-2000-001 | 508 | 139,9-197,9 | 475,7-485,7 | 466,6 | D22-2000-101 |
