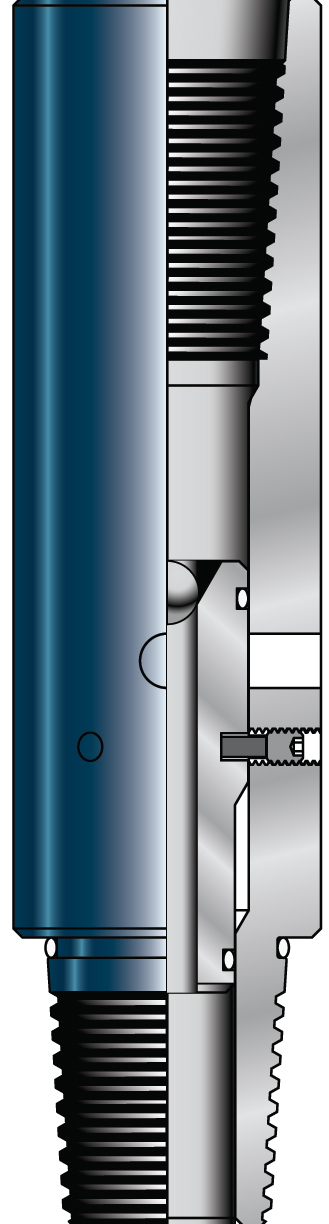

Двойной напорный циркуляционный клапан

Двойной напорный циркуляционный клапан позволяет использовать традиционный

способ восстановления циркуляции в НКТ путем использования сбрасываемого

шарика. Кроме того, клапан может работать посредством внутреннего избыточного

давления в НКТ.

В обычных двойных циркуляционных клапанах используется мембранное

предохранительное устройство или предохранительная заглушка с разрывной

мембраной, что позволяет плавно выровнять давление. Однако в двойном напорном

циркуляционном клапане выравнивание давления также осуществляется за счет

сбрасывания шара для смещения седла с более низким перепадом давления. Величина

давления, необходимого для смещения седла, может быть отрегулирована за счет

выбора количества срезных штифтов, удерживающих седло. Данный способ

экономически выгоден и легок в исполнении.

Как и во многих других стандартных инструментах КНБК, при проектировании

двойного напорного циркуляционного клапана был сделан упор на простоту

конструкции. Данный клапан имеет очень мало составных частей, уплотнений и

резьбовых соединений.
