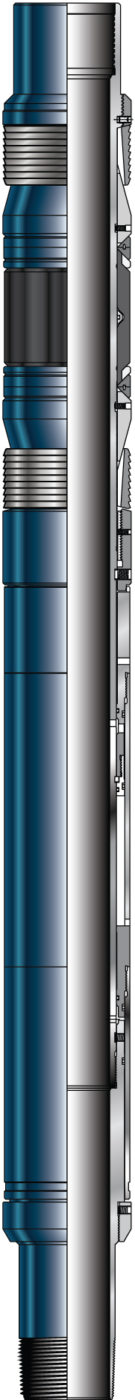

Модель SQS — это гидравлические устанавливаемая версия пакета серии DGXL-R. Обе
конструкции дают возможность максимально растачивать отверстие уплотнительного
оборудования, которое находится внутри пакета. Независимое полированное седло
может быть присоединено к верхней части пакета для получения максимального
внутреннего диаметра.
Специальный механизм гидравлической посадки позволяет устанавливать пакер SQS
на сильно искривленных участках скважин. Тщательный выбор материалов для
конструктивных элементов, подвергающихся воздействию скважинных флюидов,
позволяет использовать па кер в широком диапазоне условий эксплуатации.
Особенности:
-Твердотельная, малогабаритная конструкция и уплотнительная система
предотвращают возникновение эффекта сканирования. Это позволяет выполнять
быстрый пуск без страха повреждения и преждевременной установки, при этом
уплотнение для насосно-компрессорной трубы должным образом защищено;
Расположенные друг против друга двойные кольца и равнопрочные скользящие
— плашки позволяют пакеру оставаться на своем месте;
Система цельнометаллических опорных колец по всей окружности
— предотвращает выдавливание уплотнительного элемента;
Установка пакета не требует вращения или возвратно-поступательного
— перемещения, тем самым устраняя проблему подгонки длины НКТ, достижения
забоя и т.д.;
-Установка якорным устройством или подходящим установочным инструментом
| Номер по каталогу | Инструменты (внешний диаметр — внутренний диаметр) | Обсадная труба (внешний диаметр, вес) | Диапазон изменения размера уплотнительного элемента (мин-макс) | Давление/температура тура | Посадочный инструмент | Уплотнительный локатор в пакере | Внешний диаметр |
|---|---|---|---|---|---|---|---|
| мм | мм, кг/м | мм | МПа/°С | мм | |||
| D50-5010-300 (1) | 100,79-49,23 | 127,00 23,23-31,25 | 104,78-112,67 | 68900,00/149,00 | D50-5010-380 | D50-5010-381 | 49,23 |
| D50-5010-300 (2) | 112,78-60,33 | 139,00 29,76-34,23 | 117,48-122,20 | D50-5510-380 | D50-5510-381 | ||
| D50-5010-301 | 115,82-60,33 | 139,00 19,35-25,30 | 122,22-128,12 | 60,33 | |||
| D50-7011-310 | 149,23-101,60 | 177,80 38,69-47,62 | 154,79-159,41 | 68900,00/176,00 | D50-7011-390 | D50-7011-388 | 76,20 |
| D50-7011-311 | 152,40-101,60 | 177,80 29,76-38,69 | 159,41-163,98 | ||||
| D50-7611-001 | 170,99-101,60 | 193,68 29,76-35,72 | 17844-180,98 |
