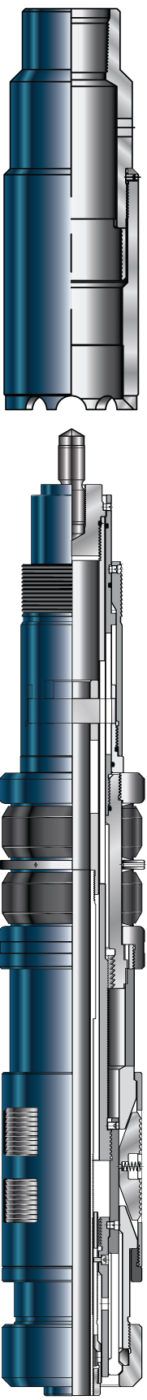

Мостовая пробка серии SRWB это извлекаемая, средней производительности модель,
которая устанавливается и эксплуатируется с использованием спускаемого на
каротажном кабеле инструмента настройки давления и извлекаемая либо колонной
НКТ, либо канатом вспомогательного барабана лебёдки. Данная мостовая пробка
используется для постоянного или временного разделения нефтяного или газового
пласта от водяного, то есть для изоляции зон гидроразрыва пласта и зон кислотной
обработки при внутрискважинных работах. Также пробка может быть смазана как
внутри, так и снаружи скважины, работающей под давлением, для устранения
застопоривания труб или глушения скважины. Особенностью пробки является наличие
сбалансированного уравнительного клапана, расположенного непосредственно над
уплотнительной системой. Клетевые реверсивные неразъемные плашки расположены
под уплотнительной системой.
Особенности:
— Компактная, легкий спуск в скважину, для работ на каротажном тросе, либо
электрическом кабеле;
— Может извлекаться колонной труб или на кабеле. Не требуется вращение;
— Система выравнивания давления используется для предотвращения аварийных
ситуаций.
— С целью улучшения контроля за выравниванием давления клапан закрывает
верхнюю часть уплотнительной системы.
| Номер по каталогу | Наружный диаметр обсадной колонны | Вес обсадных труб | Диапазон изменения размера уплотнительного элемента | Наружный диаметр | Усилие установки | НКТ извлекающий элемент |
|---|---|---|---|---|---|---|
| мм | кг/м | мм | мм | кг | ||
| D17-0450-001 | 114,30 | 14,14-20,09 | 99,568-103,886 | 95,783 | 13,5 | D17-0450-023 |
| D17-0500-001 | 127,00 | 22,32-26,79 | 108,610-111,963 | 104,775 | ||
| D17-0550-001 | 29,76-34,23 | 118,618-121,361 | 114,300 | D17-0550-049 | ||
| D17-0550-002 | 139,70 | 23,07-29,76 | 121,361-125,730 | 117,881 | ||
| D17-0550-003 | 168,28 | 19,35-23,07 | 125,730-128,118 | 121,437 | ||
| D17-0625-001 | 35,72-47-62 | 144,145-150,393 | 139,700 | 24,75 | D17-0700-053 | |
| D17-0700-001 | 47,62-52,09 | 152,502-154,788 | 147,625 | |||
| D17-0700-002 | 177,80 | 38,69-43,16 | 157,074-159,410 | 151,587 | ||
| D17-0700-003 | 34,23-38,69 | 159,410-161,696 | 154,381 | |||
| D17-0700-004 | 25,30-29,76 | 163,982-166,065 | 159,156 | |||
| D17-0762-001 | 193,68 | 50,15-58,04 | 168,275-171-831 | 163,906 | ||
| D17-0762-002 | 35,72-44,20 | 174,625-178,435 | 169,469 | |||
| D17-0862-001 | 219,08 | 47,62-59,53 | 196,215-201,193 | 191,287 | D17-0862-080 | |
| D17-0962-001 | 244,48 | 59,53-69,94 | 220,497-224,409 | 214,300 | D17-0962-046 | |
| D17-0962-002 | 69,94-79,62 | 216,789-220,497 | 208,737 |
