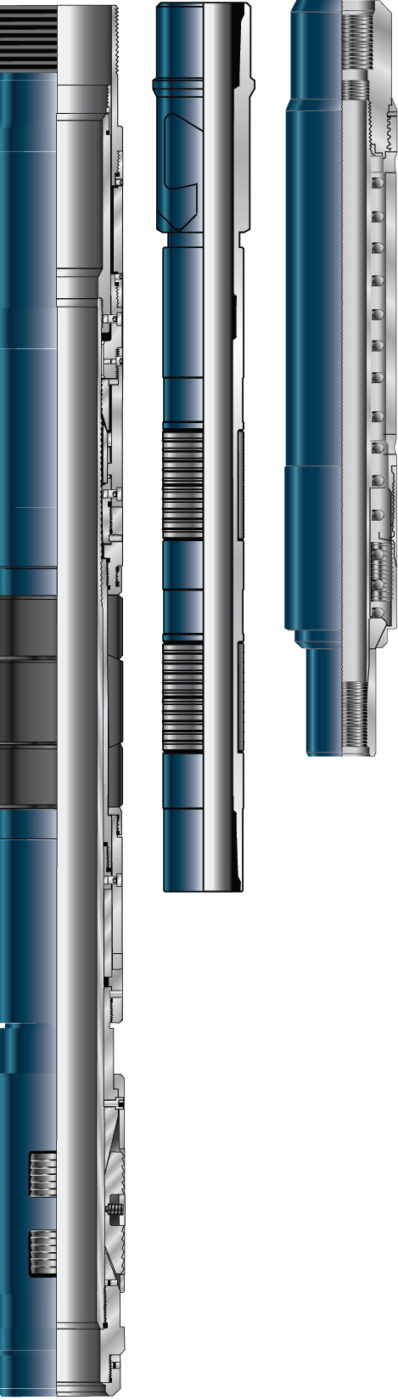

Извлекаемый эксплуатационный пакер серии SPP-R используется при перфорации
(перфоратор спускаемый на НКТ) с последующей промывкой скважины, стимуляцией,
гравийной набивкой и испытаниях скважин, а также в качестве извлекаемых
пакер-пробок. Пакер, спускается на канате, извлекается с помощью НКТ или ГНКТ,
тартального каната, либо каротажного кабеля при этом для освобождения (срыва) или
установки не требуется вращение. Неразъемные двунаправленные плашки
выдерживают высокий перепад давления с любой стороны. Пакеры применяются в
обсадных колоннах диаметром от 89 до 245 мм.
Особенности:
— Надежно устанавливается в обсадных колоннах любой прочности, включая класс
премиум;
— Для установки и освобождения не требуется вращение;
— Трех манжетная система пакеровки;
— На пакере установлены стандартный уплотнительный ниппель и разбуриваемое
вспомогательное оборудование;
— Имеется резьбовое соединение для быстрой установки таких деталей, как
герметичные резьбовые и концевые заглушки;
— Могут устанавливаться совместно с каротажным оборудованием компаний GO,
Baker или Gearhart.
| Номер по каталогу | Наружный диаметр обсадной колонны | Вес обсадных труб | Диапазон изменения размера уплотнительного элемента (мин-макс) | Наружный диаметр инструмента | Размер уплотнительнммого элемента | Усилие отпускания | Посадочный ниппель |
|---|---|---|---|---|---|---|---|
| мм | кг/м | мм | мм | 50,80 | кг | ||
| D52-0350-001 | 88,90 | 13,69-15,18 | 74,22-76,99 | 69,85 | 1,968 | 5,85 | D52-0350-046 |
| D52-0450-002 | 114,30 | 14,14-20,09 | 99,57-103,89 | 95,78 | 2,39 | 29,000 | D52-0450-095 |
| D22-0450-001 | 14,14-17,26 | 101,60-103,89 | 96,82 | D51-0450-069 | |||
| D52-0500-001 | 127,00 | 22,32-26,79 | 108,61-111,96 | 103,17 | 2,687 | ||
| D52-0550-002 | 139,70 | 29,76-34,23 | 118,62-121,36 | 114,30 | 35,000 | D51-0550-172 | |
| D52-0550-001 | 19,35-25,30 | 124,26-128,12 | 118,26 | 3,25 | |||
| D52-0700-001 (1) | 168,28 | 35,72-47,62 | 144,12-150,39 | 139,70 | 48,000 | D51-0700-121 | |
| D52-0700-001 (2) | 177,80 | 56,55-56,55 | 144,15-150,39 | ||||
| D52-0700-002 (1) | 168,28 | 25,30-29,76 | 152,50-157,07 | 147,62 | |||
| D52-0700-002 (2) | 177,80 | 43,16-52,09 | |||||
| D52-0700-003 | 29,76-43,16 | 157,07-163,98 | 149,23 | ||||
| D52-0762-001 (1) | 25,30-29,76 | 163,98-171,83 | 157,15 | ||||
| D52-0762-001 (2) | 193,68 | 50,15-58,04 | |||||
| D52-0762-002 | 29,76-44,20 | 174,63-180,98 | 168,96 | ||||
| D52-0862-001 | 219,08 | 53,57-72,92 | 190,78-198,76 | 184,15 | 101,60 | 24,75 | D51-0700-318 |
| D52-0862-002 | 35,72-53,57 | 198,76-205,66 | 192,07 | ||||
| D52-0962-001 | 244,48 | 64,73-79,62 | 216,7-222,38 | 207,95 | |||
| D52-0962-002 | 43,60-63,73 | 222,38-230,02 | 214,30 | ||||
| D52-0962-011 | 64,73-79,62 | 216,79-222,38 | 207,95 | 120,65 | D51-0962-075 | ||
| D52-0962-012 | 43,60-64,73 | 222,38-230,20 | 214,30 |
