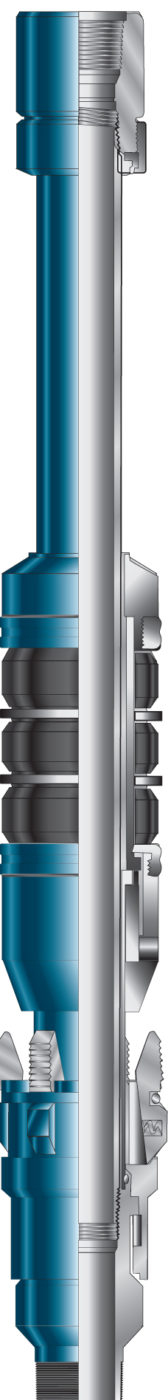

Извлекаемые длинноходные пакета с одним якорным устройством серии STR-3S
используются при добыче. Они оборудованы надежной трехэлементной системой
пакеровки и имеют увеличенный размер байпасной линии. Применяются в обсадных
колоннах диаметром от 102 до 245 мм.
Особенности:
Надежно устанавливается в обсадных колоннах любой прочности, включая премиум
класса;
Большая площадь байпасной линии;
— Уравнительный и перепускной клапана управляются с устья;
Плашки с кулачковым приводом;
— Детали пакета взаимозаменяемы с деталями других производителей.
| Номер по каталогу | Наружный диаметр обсадной колонны | Вес обсадной колонны | Диапазон установки (мин — макс) | Наружный диаметр | Внешний диаметр | Резьбовое соединение |
|---|---|---|---|---|---|---|
| мм | кг/м | кг/м | мм | мм | ||
| D46-0400-100 | 102 | 14,1-17,3 | 87,1-90,1 | 83,9 | 38,1 | 60,3-8RD EU |
| D46-0500-200 | 114 | 22,5 | 95,4-97,2 | 91,9 | ||
| D46-0450-100 | 14,1-20,1 | 99,3-103,9 | 95,8 | 48,5 | ||
| D46-0500-200 | 127 | 22,3-26,8 | 108,0-112,0 | 104,8 | ||
| D46-0500-300 | 17,1-22,3 | 112,0-115,8 | 108,0 | |||
| D46-0500-300 (2) | 140 | 38,7 | ||||
| D46-0550-120 | 29,8-34,2 | 117,5-121,4 | 114,3 | 50,0 | ||
| D46-0550-140 | 23,1-29,8 | 121,4-125,7 | 117,9 | |||
| D46-0550-200 (1) | 19,3-23,1 | 125,7-131,8 | 121,4 | |||
| D46-0550-200 (2) | 146 | 33,5 | ||||
| D46-0550-200 (3) | 152 | 38,7 | ||||
| D46-0550-300 | 29,8-34,2 | 131,9-136,9 | 128,6 | |||
| D46-0550-400 | 22,3-26,8 | 136,9-141,2 | 131,0 | |||
| D46-0550-520 | 168 | 20,6 | 141,2-142,5 | 137,3 | ||
| D46-0550-540 | 41,7-47,6 | 142,5-147,1 | 139,3 | |||
| D46-0550-560 | 35,7-41,7 | 147,1-150,4 | 73.0-8RD EU | |||
| D46-1550-120 | 140 | 29,8-34,2 | 117,5-121,3 | 114,3 | 60,3 | |
| D46-1550-140 | 25,3-29,8 | 121,4-124,3 | 117,9 | |||
| D46-1550-200 | 19,3-23,1 | 124,3-128,1 | 121,4 | |||
| D46-0662-120 | 168 | 41,7-47,6 | 142,2-147,1 | 139,1 | ||
| D46-0662-140 (1) | 35,7-41,7 | 147,1-150,4 | 141,9 | |||
| D46-0662-140 (2) | 178 | 56,6 | ||||
| D46-0662-200 (1) | 168 | 25,3-29,8 | 150,4-155,8 | 146,8 | 62,0 | |
| D46-0662-200 (2) | 178 | 47,6-52,1 | ||||
| D46-0700-120 (1) | 168 | 35,7 | 148,1-150,8 | 143,7 | ||
| D46-0700-120 (2) | 178 | 56,6 | ||||
| D46-0700-140 (1) | 168 | 25,3-29,8 | 150,8-155,8 | 147,6 | ||
| D46-0700-140 (2) | 178 | 47,6-52,1 | ||||
| D46-0700-220 | 38,7-43,2 | 155,9-159,4 | 151,6 | |||
| D46-0700-240 | 29,8-38,7 | 159,4-164,0 | 154,4 | |||
| D46-0700-320 | 25,3-29,8 | 164,0-167,1 | 159,2 | |||
| D46-0700-340 | 194 | 50,2-58,0 | 167,1-172,6 | 163,9 | ||
| D46-0700-420 | 35,7-44,2 | 172,7-178,4 | 169,5 | |||
| D46-0700-440 | 29,8-35,7 | 178,4-181,0 | 173,0 | 88.9-8RD EU | ||
| D46-0862-120 | 219 | 65,5-72,9 | 190,8-195,2 | 185,7 | 88,1 | |
| D46-0862-140 | 47,6-59,5 | 195,3-201,2 | 191,3 | |||
| D46-0862-200 | 29,8-41,7 | 201,2-208,1 | 197,6 | |||
| D46-0962-120 | 244 | 69,9-79,6 | 211,9-220,5 | 208,7 | 99,6 | |
| D46-0962-140 | 29,5-69,9 | 220,5-224,4 | 214,3 | |||
| D46-0962-200 | 43,6-53,6 | 224,4-230,2 | 218,3 |
