КОЛЕНЧАТЫЙ ВАЛ
КОЛЕНЧАТЫЙ ВАЛ (КОЛЕНВАЛ)
Коленчатый вал (Коленвал)
CRANKSHAFT
Crankshaft
Назначение
Кривошипно-шатунный вал (коленвал) бурового насоса служит для преобразования возвратно-поступательных движений поршня во вращательное движение коленчатого вала, и наоборот.
Описание

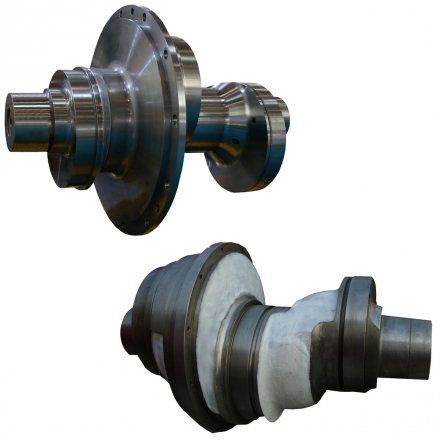

Коленчатый вал является отливкой из легированной стали. На коленвале соответственно установлены: большой зубчатый обод, шатун, подшипники и т.д. Форма зубьев большого обода — шевронный зуб, для сочетания внутреннего отверстия большого зубчатого обода с коленчатым валом применена комбинация с натягом, и укреплено болтами со стопорными гайками. Большой наконечник шатуна установлен соответственно на трёх эксцентричных плечах коленчатого вала с помощью подшипников с однорядовыми короткими цилидрическими рольками, а маленький наконечник шатуна установлен на крестовине с помощью подшипников с двухрядовыми длиными цилидрическими рольками.
Конструкция
| КОЛЕНЧАТЫЙ ВАЛ БУРОВОГО НАСОСА В СБОРЕ | ||
 |
№ п/п | Наименование |
|---|---|---|
| 1 | Большой обод | |
| 2 | Щиток | |
| 3 | Стопорное кольцо | |
| 4 | Основной подшипник | |
| 5 | Стакан основного подшипника (правый) | |
| 6 | Промежуточное кольцо | |
| 7 | Пустотелый коленвал | |
| 8 | Наружное кольцевое уплотнение | |
| 9 | Стакан основного подшипника | |
| 10 | Подшипник эксцентрика | |
| 11 | Шатун | |
| 12 | Фиксирующее кольцо 1 | |
| 13 | Фиксирующее кольцо 2 | |
| 14 | Внутреннее кольцевое уплотнение | |
| Bomco/ Emsco |
F-1300 | FB-1300 | F-1600 | FB-1600 | FA-1300 | FA-1600 | FC-2200 | F-1000 | F-800 | F-500 |
| F-350 | DB-550 | D-700 | DA-700 | D-300/500 | D-375 | |||||
| Китайские модели | 7P50 | 8P80 | 9P100 | 10P130 | 12P160 | 14P220 | N1300 | C-250 | E-700 | G-100 |
| K-500 | K-380 | K-500A | K-700A | C-250 | C-350 | JWS-400 | ||||
| Gardner Denver | PZ7 | PZ8/9 | PZ10/11 | FK-FXK | FY-FXX | FG-FXG | FF-FXP | KG-KXG | FQ-FXQ | FF-FXF |
| Oilwell | A-560-PT | A-600-PT | A-850-PT | A-1100-PT | A-1400-PT | A-1700-PT | ||||
| Российские модели | UNBT-950 | UNB-600 | 8T-650 | NBT600 | UNB1180 | UNBT1180L | 3PN1600 | E1600 | ||
| Ideco | T-500 | T-800 | T-1000 | T-1300 | T-1600 | |||||
| Wirth | TPK1000 | TPK1600 | TPK2000 | |||||||
| LS ( Китай ) | 3NB-500C | 3NB1000C | 3NB1300C | 3NB1600 | 3NB800 | 3NB1300A | ||||
| Ellis | E-447 | E-2200 | ||||||||
| Drillmec | 9T1000 | 12T1600 | ||||||||
| Прочие : HONGHUA, QINGZHOU, WIRTH, OPI, ELLIS WILLIAMS,WILSON, GASO, SKYTO, BREWSTER, WETHERFORD | ||||||||||
Mud Pump Model List
| Bomco/ Emsco | F-1300 | FB-1300 | F-1600 | FB-1600 | FA-1300 | FA-1600 | FC-2200 | F-1000 | F-800 | F-500 |
| F-350 | DB-550 | D-700 | DA-700 | D-300/500 | D-375 | |||||
| National | 7P50 | 8P80 | 9P100 | 10P130 | 12P160 | 14P220 | N1300 | C-250 | E-700 | G-100 |
| K-500 | K-380 | K-500A | K-700A | C-250 | C-350 | JWS-400 | ||||
| Gardner Denver | PZ7 | PZ8/9 | PZ10/11 | FK-FXK | FY-FXX | FG-FXG | FF-FXP | KG-KXG | FQ-FXQ | FF-FXF |
| Oilwell | A-560-PT | A-600-PT | A-850-PT | A-1100-PT | A-1400-PT | A-1700-PT | ||||
| Russian | UNBT-950 | UNB-600 | 8T-650 | NBT600 | UNB1180 | UNBT1180L | 3PN1600 | E1600 | ||
| Ideco | T-500 | T-800 | T-1000 | T-1300 | T-1600 | |||||
| Wirth | TPK1000 | TPK1600 | TPK2000 | |||||||
| LS National | 3NB-500C | 3NB1000C | 3NB1300C | 3NB1600 | 3NB800 | 3NB1300A | ||||
| Ellis | E-447 | E-2200 | ||||||||
| Drillmec | 9T1000 | 12T1600 | ||||||||
| OTHER BRANNER: HONGHUA, QINGZHOU, WIRTH, OPI, ELLIS WILLIAMS,WILSON, GASO, SKYTO, BREWSTER, WETHERFORD | ||||||||||
