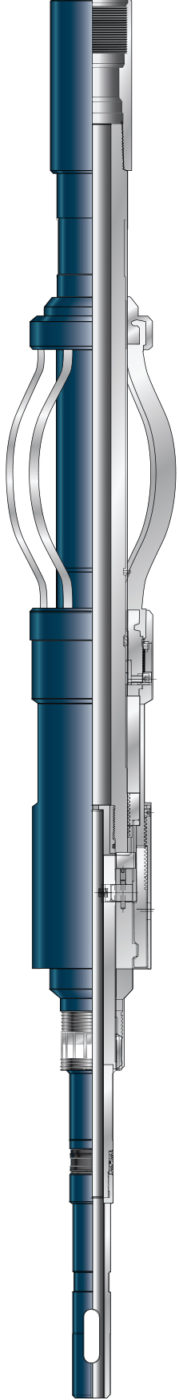

Механические посадочные инструменты серии STSR используются для механической
установки цементировочных пакетов с золотниковым управляющим клапаном серии
STMR. Устройство включает в себя как функции уплотнительного узла колонны, так и
механического посадочного инструмента. Кроме того, инструмент имеет встроенную
пружинную защелку, позволяющую его жестко зафиксировать в цементировочном
пакере и затем вытащить либо подъемным тяговым усилием, либо вращением по
часовой стрелке. Золотниковый управляющий клапан на цементировочном пакере
должен быть открыт во время спуска в скважину.
Когда процесс установки завершен, клапан может быть закрыт, приподъемом
инструмента на 50 мм, или открыт спуском на 50 мм.
Особенности:
— Специально разработанная дугообразная листовая пружина (рессора) обеспечивает
надежный контроль и позволяет одноразмерному инструменту использоваться в
различных типоразмерах обсадных колонн;
— Верхние плашки находятся в транспортном положении во время спуска;
— Позволяет потребителю (заказчику) выполнять установку за одну СПО, проводить
испытание давлением и ремонтно-изоляционные работы;
— Может быть быстро перенастроен для установки цементировочного пакера серии
STMR или мостовой пробки серии STMB;
— Данные инструменты могут использоваться совместно с различными
цементировочными пакетами компании Baker.
| Номер по каталогу | Наружный диаметр обсадной колонны | Вес обсадных труб | Соответствующая продукция | Резьбовое соединение |
|---|---|---|---|---|
| мм | кг/м | |||
| D22-0450-005 (1) | 114 | 14,1-24,7 | D22-0450-002 | 60.3-8RD EU |
| D22-0450-005 (2) | 127 | 17,1-31,0 | D22-0500-002 | |
| D22-0550-105 | 140 | 19,3-34,2 | D22-0550-002 | 73.0-8RD EU |
| D22-0575-005 | 146 | 20,8-38,7 | D22-0575-002 | 60.3-8RD EU |
| D22-0662-005 | 168 | 25,3-47,6 | D22-0662-002 | 73.0-8RD EU |
| D22-0700-205 | 178 | 25,3-52,1 | D22-0700-002 | |
| D22-0762-005 | 194 | 29,8-58,0 | D22-0762-002 | |
| D22-0862-005 | 219 | 35,7-72,9 | D22-0862-002 | |
| D22-0962-005 | 244 | 43,6-86,9 | D22-0962-002 | |
| D22-1075-005 | 273 | 48,7-90,3 | D22-1075-002 | |
| D22-1176-005 | 298 | 56,6-89,3 | D22-1176-002 | |
| D22-1175-005 | 89,3-123,5 | D22-1175-002 | ||
| D22-1337-005 | 340 | 71,4-120,1 | D22-1337-002 | |
| D22-1600-005 | 406 | 96,7-175,6 | D22-1600-002 |
