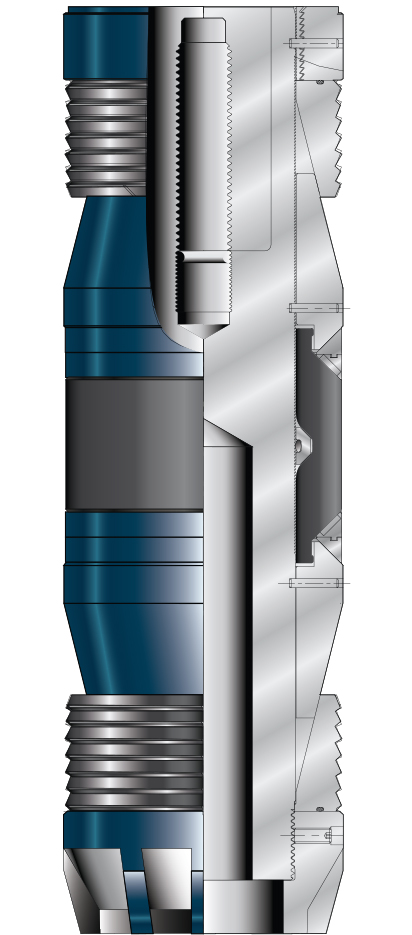

Мостовая пробка серии STWB, спускаемая на каротажном кабеле, имеет компактные размеры, небольшой наружный диаметр и легко разбуривается. Данная мостовая пробка может быть надежно установлена на любом участке обсадной колонны за исключением растянутой ее (колонны) части. Кольцо храповой защелки сохраняет заданное усилие в пробке. Неразъемный уплотнительный элемент и фиксирующее металлическое кольцо обеспечивают надежное уплотнение. Повышенная прочность конструкции плашки исключает преждевременную установку. Применяется в обсадных колоннах диаметром от 60 до 508 мм.
Особенности:
— Может быть установлена непосредственно с оборудованием компании Baker;
— быстро разбуривается;
— Кольца храповой защелки сохраняют установленное динамическое усилие;
— Неразъемный уплотнительный элемент в комбинации с полноразмерными
металлическими опорными кольцами обеспечивает надежное уплотнение;
— Cpeзныe штифты серии Baker присоединяются непосредственно к муфтам
насосных штанг Baker;
— Мостовые пробки могут быть спущены непосредственно на установочные муфты
или на муфты наносных штанг компании Baker;
— Не требуются переходники (переводники).
| Номер по каталогу | Наруж. диам. обсадной колонны | Вес обсадных труб | Диапазон установки, мин-макс | Установка инструмента | Наружный диаметр | Усилие разгрузки | Комплект для регулирования |
|---|---|---|---|---|---|---|---|
| мм | кг/м | мм | мм | т | |||
| D22-0237-008 | 60 | 6,0-8,6 | 45,2 — 52,7 | #5 | 44,5 | 4 | D22-0351-100 |
| D22-0287-008 | 73 | 9,5-9,7 | 49,4 — 64,1 | ||||
| D22-0352-008 | 89 | 8,5-15,3 | 68,2 — 82,8 | 69,9 | |||
| D22-0350-008 | 19,0 — 23,5 | 64,7 — 70,2 | 61,7 | 6 | — | ||
| D22-0400-008 | 102 | 8,3 — 20,8 | 84,8 — 94,8 | #10 | 79,8 | 9 | D22-0400-100 |
| D22-0450-008 | 114 | 14,1-24,7 | 97,2-103,9 | 91,2 | 15 | D22-0450-100 D22-0500-100 D22-0550-100 D22-0575-100 |
|
| D22-0500-008 | 127 | 17,1 — 31,0 | 105,5 — 115,8 | #20 | 99,8 | ||
| D22-0550-008 | 140 | 19,3 — 34,2 | 116,3 — 128,1 | 109,5 | |||
| D22-0575-008 | 146 | 20,8 — 37,5 | 124,2 — 134,4 | 119,4 | |||
| D22-0662-008 | 168 | 25,3 — 47,6 | 142,1 — 155,8 | 136,4 | 23 | D22-0662-100 D22-0700-110 |
|
| D22-0700-008 | 178 | 34,2 — 52,1 | 150,8 — 160,9 | 144,3 | |||
| D22-0701-008 | 25,3 — 34,2 | 160,9 — 166,1 | 152,4 | ||||
| D22-0762-008 | 194 | 29,8 — 58,0 | 168,3 — 181,0 | 160,3 | |||
| D22-0862-008 | 219 | 35,7 — 72,9 | 186,7 — 205,7 | 180,8 | |||
| D22-0962-008 | 244 | 43,6 — 87,1 | 214,2 — 230,2 | 206,2 | |||
| D22-1075-008 | 273 | 48,7 — 90,3 | 245,4 — 258,9 | 239,5 | |||
| D22-1176-008 | 298 | 56,6 — 89,3 | 273,6 — 283,2 | 264,9 | |||
| D22-1175-008 | 89,3 — 123,5 | 258,9 — 273,6 | 252,5 | ||||
| D22-1337-008 | 340 | 71,4 — 125,7 | 309,2 — 323,0 | 301,8 | |||
| D22-1600-008 | 406 | 96,7 — 175,6 | 370,2 — 387,4 | 358,6 | |||
| D22-2000-008 | 508 | 139,9 — 197,9 | 475,7 — 485,7 | 466,6 |
