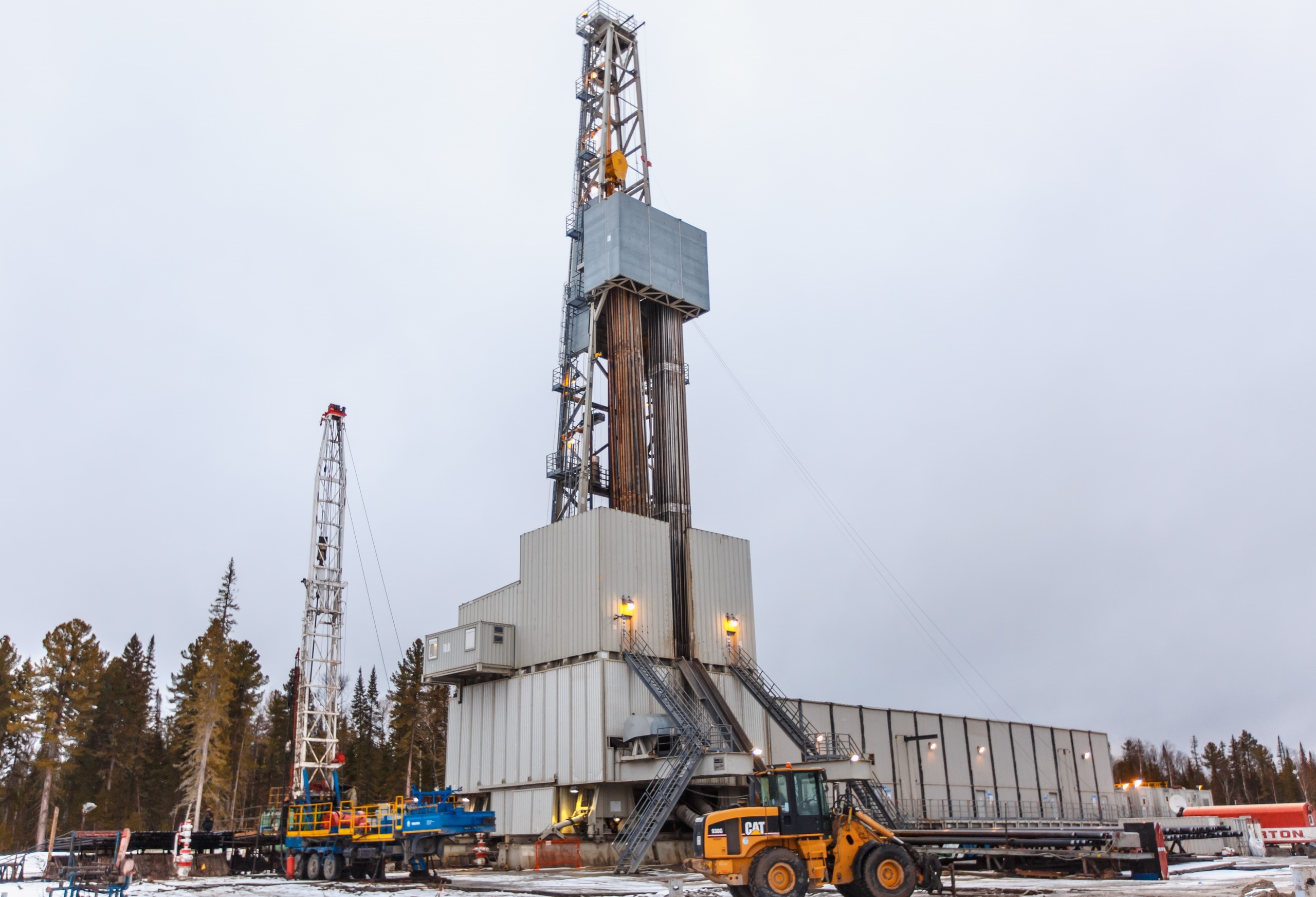

Перемещаемая буровая установка эшелонного типа Cluster Slider 2000 л.с. / 450 т

ПЕРЕМЕЩАЕМЫЕ БУРОВЫЕ УСТАНОВКИ ЭШЕЛОННОГО ТИПА CLUSTER SLIDER

Перемещаемые буровые установки эшелонного типа Cluster Slider

SKIDDABLE CLUSTER SLIDER

Skiddable Cluster Slider

Модульные установки Бентек «Arctic Rig» разработаны для эксплуатации в суровых климатических условиях с низкой температурой (в условиях крайнего севера). Передвижные установки пригодны как для кустового бурения, так и для бурения одиночных скважин.

Вышечно-лебедочный блок (ВЛБ) и модуль вспомогательного бурового оборудования (МВБО) установлены на передвижном эшелоне, что позволяет передвигаться с полной загрузкой подсвечника и заполненными емкостями циркуляционной системы. Площадь основания позволяет производить монтаж буровой установки на не больших буровых площадках.

При необходимости буровая установка может быть изготовлена с двумя эшелонами с целью размещения на небольших буровых площадках (эшелон ВЛБ и эшелон МВБО).

Модульное основание типа «бокс на бокс» состоит из четырех боксов и трех секций рабочей площадки с установленным на них буровым оборудованием. Основание высотой полностью закрыто и позволяет разместить в нем противовыбросовое оборудование.

Мачта с вертикальным подъемом состоит из четырех блоков и А-образной рамы. Подъем мачты осуществляется встроенным гидравлическим цилиндром. По желанию заказчика мачта может быть полностью укрыта от основания БУ до балкона верхового рабочего.

Все необходимые помещения и зоны БУ утеплены для эксплуатации в зимних условиях, БУ оснащена интеллектуальной, эффективной системой отопления и охлаждения. По требованию заказчика устанавливается система рекуперации тепла с целью минимизации расхода топлива и выбросов загрязняющих веществ в атмосферу.

Буровая установка питается от генераторных установок и работает вместе с преобразователем частоты. Генераторные установки могут быть расположены на одном эшелоне вместе с МВБО и/или системой регулирования содержания твёрдой фазы в эшелоне ВЛБ. Опционально, БУ может поставляться с возможностью питания от промышленной электрической сети.

Буровые установки имеют все необходимые сертификаты и разрешительную документацию для работы на территории РФ.

• Перемещаемые
• Мачта, устанавливаемая вертикально при помощи гидравлического цилиндра Модульное основание коробчатого типа
• Небольшая площадь основания
• Компактный модуль буровой установки
• Эксплуатация на кустовых и одиночных скважинах
• Габариты, позволяющие легко транспортировать буровую установку на большие расстояния Возможно изготовление в два или в один модуль
• Полный комплект оборудования для эксплуатации в суровых климатических условиях (кабина бурильщика, пол буровой установки, трубный подсвечник, вспомогательные буровые модули)
• Применение СВП компании «Бентек» позволяет сократить непроизводительную потерю времени
• Оборудование проверено на месторождении
• Сертификация согласно ГОСТу
• Проведение оценки риска на основе HAZOP
• Оборудование, соответствующее стандартам качества и безопасности СЕ

• Skiddable
• Vertically erected mast with hydraulic cylinder for raising
• Modular box-on-box substructure
• Small footprint
• Compact rig module
• Operation on cluster and single well locations
• Dimensioned for simple rig transport over long distances
• Also available with double train units or single train unit
• Full winterization package
  (driller’s cabin, drill floor, setback area, drilling support modules)
• Less NPT with Bentec Top Drive
• Field-approved equipment
• GOST certified
• HAZOP risk assessment
• CE equipment
