БУРОВАЯ УСТАНОВКА В АРКТИЧЕСКОМ ИСПОЛНЕНИИ

Буровая установка в арктическом исполнении

ARCTIC DRILLING RIG

Аrctic drilling rig

• Стационарные или перемещаемые;
• Основной материал металлоконструкции и технологии проведения сварки, обработки соответствуют требованию к работе на крейнем севере;
• Применяются морозостойкие узлы и оборудование;
• Применяется теплозащитное укрытие для создания рабочего условия;
• Применяются электрообогревы, калориферы и кондиционеры на
  местах проведения операции;
• Применяются электрическая нагревательная лента и электрооборгев для
  теплозащиты циркуляционных линий, гидравлических, пневматических и электрических линий и оборудования;
• Применяются паровые змеевики, паровые калориферы, электрообогреватели для основной металлоконструкции, важного оборудования и мест работы;
• Вспомогательное приспособление для запуска двигателя в морозных условиях;
• Специальные жидкости для обеспечения работы при низкой температуре;
• Подъёмное основание с консольной мачтой;
• Как альтернативный вариант — мачту можно поднять вертикально, используя гидравлический цилиндр;
• Комплект для эксплуатации в зимних условиях;
• Применение СВП компании «Бентек» позволяет сократить непроизводительную потерю времени;
• Оборудование проверено на месторождении;
• Сертификация согласно ГОСТу;
• Проведение оценки риска на основе HAZOP;
• Оборудование, соответствующее стандартам качества и безопасности СЕ.

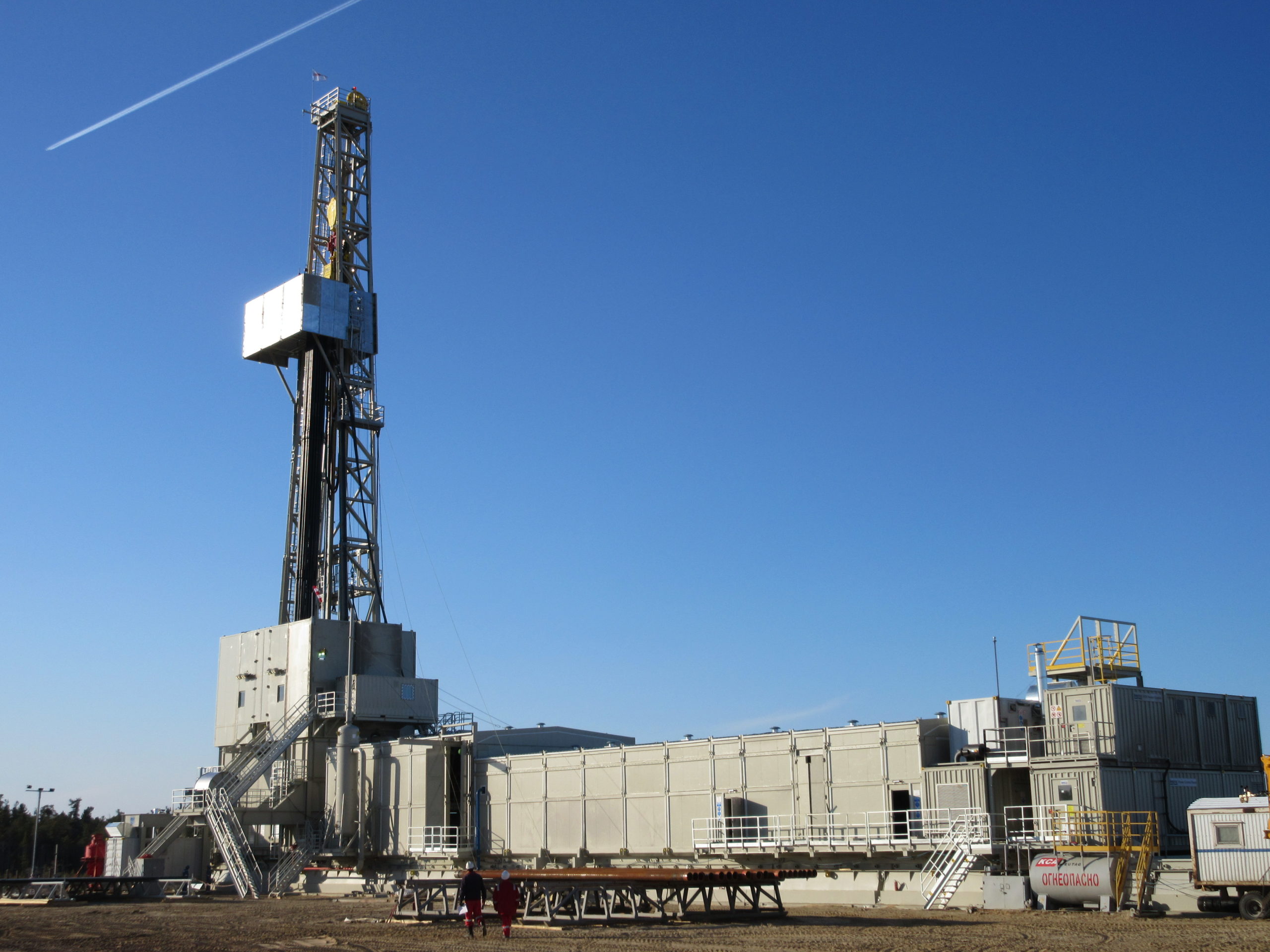

• Буровая установка HR 4000 является наземной буровой установкой в арктическом исполнении с максимальной глубиной бурения 4000 м;
• В основном используется в арктической области, на северном полюсе и в других низкотемпературных условиях (-45°C～40°C) для бурения эксплуатационнных и разведочных нефтяных, газовых скважин  глубиной 2500～4000м;
• Буровая установка HR 4000 использует передовые технологии AC-VFD и векторное управление для обеспечения индивидуального управления двигателями переменного тока: лебедок, верхнего привода, ротора и.т.д;
• Буровая установка приводится электродвигателем переменного или постоянного тока. Лебедка, ротор и буровой насос с возможностью бесступенчатой регулировки скоростей в процессе бурения, что достигает оптимальных технических характеристик;
• Система управления использует ПЛК и технологию связи для обеспечения интеграции электрического управления, бурового оборудования и системы мониторинга, которая обеспечивает высокий уровень автоматизации буровой установки.

ARCTIC DRILLING RIG

• HR 4000 drilling rig is the arctic onshore cluster drilling rig with the maximum drilling depth of 4000m;
• It is mainly used for exploration and development of oil & gas at Russia, north pole and other low temperature environment (-45°C～40°C) with the well depth of 2500～4000m;
• HR4000 drilling rig utilizes advanced AC-VFD and vector control technology to achieve the one-to-one control for AC motors of drawworks, top drive, rotary table and others;
• The control system utilizes PLC and industrial bus communication technology to achieve integration for electric control, drilling instrumentation and monitoring system, which provides high automation level with the drilling rig.
