СЕРИЯ БУ С ИНДИВИДУАЛЬНЫМ ПРИВОДОМ РОТОРА (ТИП: LDB)

Серия БУ с индивидуальным приводом ротора (ТИП: LDB)

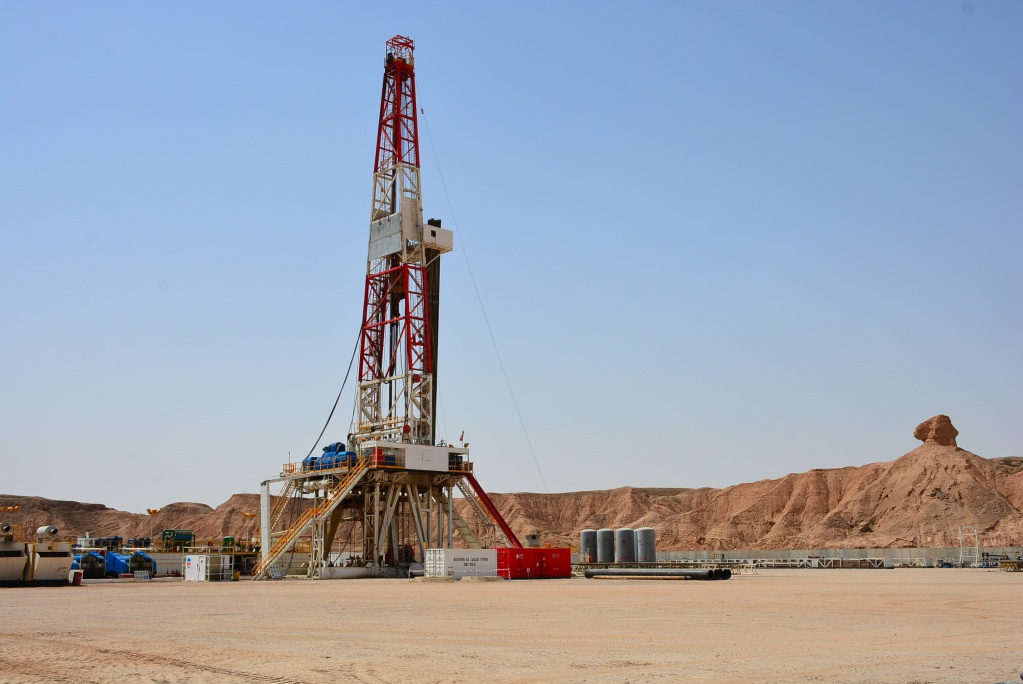

Стационарная буровая установка

БУ типа LDB относится к БУ с комбинированным электро-механическим приводом. Приводная система ротора использует электродвигатель с частотным преобразованием переменного тока для привода лебедки и буровых насосов применяется дизель с цепной передачей или карданном валом. Буровая установка LDB обладает высокой эффективностью эксплуатации.
Использование привода ротора непосредственно от электродвигателя с частотным преобразованием переменного тока, решило проблему индивидуального регулирования скорости вращения ротора и устранило зависимость количества ходов бурового насоса от работы ротора. Достигнуто эффективность регулирования скорости вращения ротора, что позволяет удовлетворять технологическим требованиям бурения.
Механический привод БУ позволяет произвести параллельное подключение дизельных двигателей. Дизель- генераторы обеспечивают привод лебедки и буровых насосов через цепную коробку передач. Соединение блоков силовой системы осушествляется посредством карданных валов, облегчает монтаж и демонтаж.
Лебедка с герметизированным цепным приводом имеет 4 передних скорости и 2 задних, основной тормоз лебедки- гидравлический дисковый тормоз, вспомогательный тормоз — электромагнитный. Для автоматической подачи долота и подъема бурильной колонны при аварийной ситуации, лебедка укомплектована вспомогательным приводом – приводом от электродвигателя с частотным преобразованием переменного тока. Система регулирования тока расположенно в помещении VFD.
Посредством цифрового управления осуществляется автоматическая подача долота, при этом улучшается плавность и устойчива подачи долота, что проводит к улучшению проводки ствола скважины. Повышает механическую скорость проходки и увеличивает скорость вращения долота, в значительной степени исключает возможность аварии.
Управление основными технологическими процессами буровой установки производится из функционной кабины бурильщика. Благодаря применению сенсорного монитора, расположенного в кабине бурильщика, управление процессом бурения легко и непосредствено.
Комплектуется системой котрольно-измерительных приборов параметров БУ, может осуществлять функцию отображения, записи и печати параметров бурения.

Приводы ротора и лебедки функционируют отдельно, для ротора применяется отдельный электропривод с преобразователем частоты. Можно отдельно регулировать обороты и крутящий момент ротора и ход насоса в зависимости от различных требований бурения. Это создает условия для усовершенствования технологии бурения и автоподачи долота.

• Бурильщик управляет процессом бурения через сенсорный экран с оптимальными параметрами, что значительно снижает трудозатраты сотрудников, а также повышает эффективность работы.
• Данная система управления позволяет проводить сбор, хранение, просмотр, распечатку и дистанционное управление данными по процессу бурения.
• Кабина бурильщика
• Помещение VFD
• Привод ротора
• Лебедка

Технические характеристики:

Тип: ZJ70LDB
Норм. глубина: 7000м (21000ft)
Мощность лебедки: 2000kW (2680HP)
Максимальная нагрузка на крюка: 450mt/1000000ibs
Мощность насоса: 3 x 1600HP
Мощность оборудования: 4 x 810kW
