ZJ-90DBS Буровая установка тип DBS

ZJ90DBS

БУРОВАЯ УСТАНОВКА ТИП DBS

Буровая установка тип DBS

DRILL RIG TYPE DBS

Drill rig type DBS

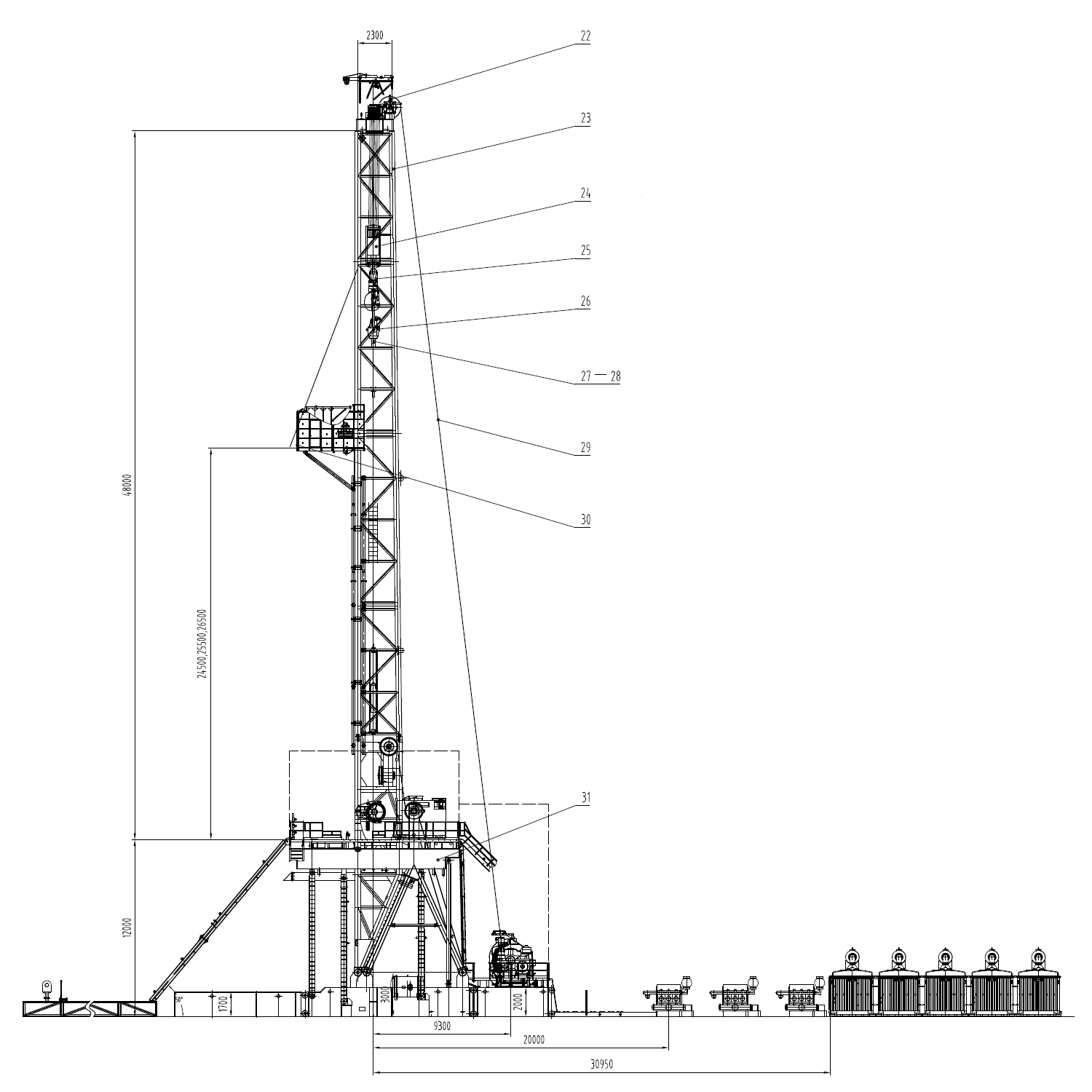

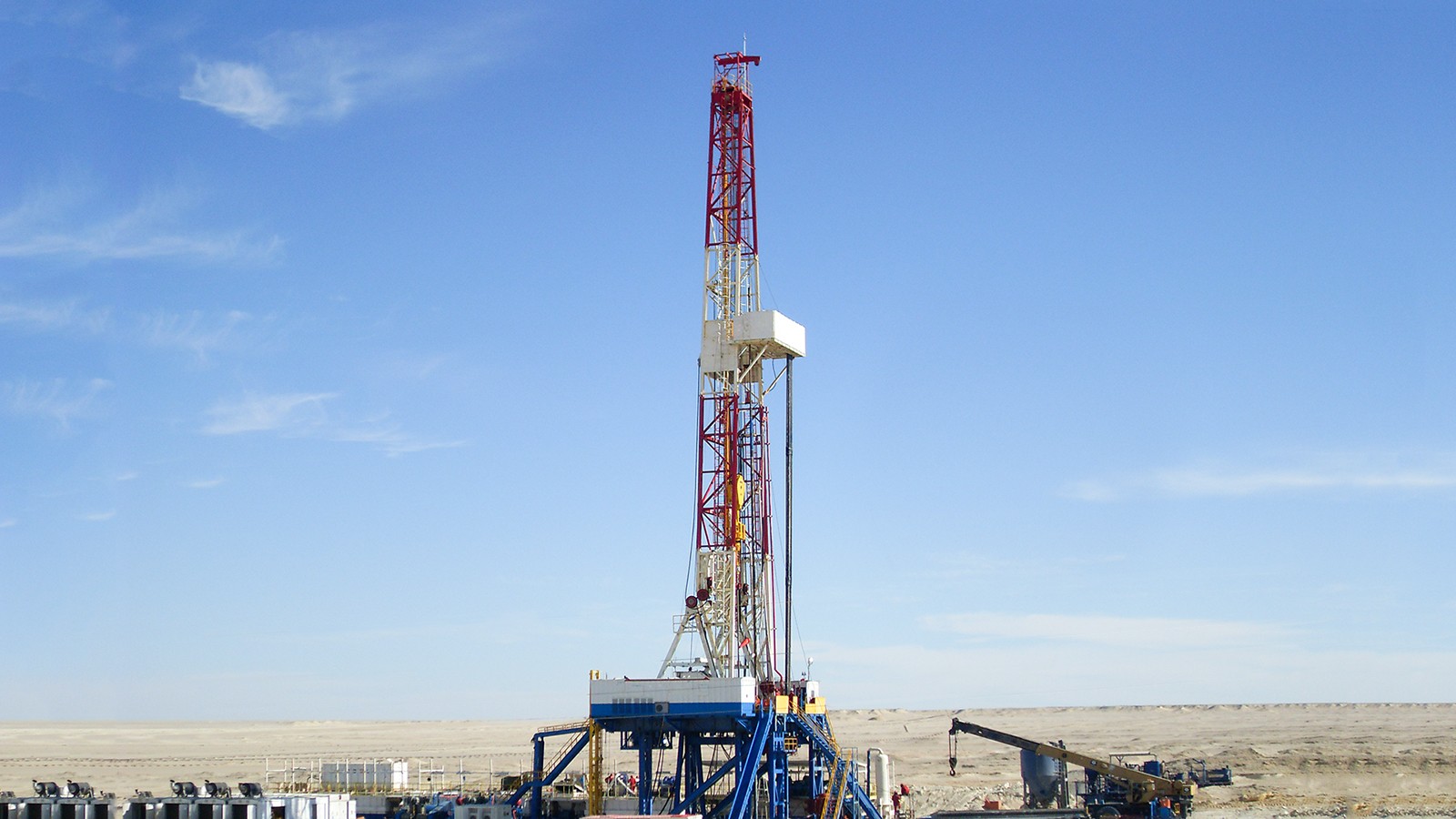

(Стационарная буровая установка)

Начиная с 2002 года и по настоящее время было введено в эксплуатацию порядка 400 единиц буровых установок серии DBS (с AC инверторами) с частотным регулированием переменного тока.
Буровые установки серии DBS с цифровым преобразовательным приводом, являются одними из наиболее конкурентоспособных продуктов на рынке. Данные установки обладают превосходной производительностью и экономичностью, в то же время высокая степень автоматизации значительно уменьшает интенсивность физического труда буровых работ, повышает безопасность бурения.
Электродвигатели буровых установок DBS имеют большую амплитуду предела регулирования скорости и большой выходной крутящий момент, которые соответствуют рабочему режиму работ лебёдки, бурового насоса, ротора и верхнего привода. Электродвигатели переменного тока изготовляются во взрывобезопасном исполнении.
Функции тормоза рекуперативного с теплопагащением и выхода максимального крутящего момента при нулевой скорости врашения буровой установки DBS полностью меняют режимы работы традиционнных буровых установок, в сочетании с эффективной операцей, также имеют более высокий уровень безопасности.
Привод установки с частотным-преобразователем переменного тока благодаря высокому коэффициенту мощности и эффективности, проводит к уменщению потребления энергии на буровой платформе.

Упрощает конструкцию привода, значительно облегчает обслуживание механических узлов буровых установок.
Комплектуются лебёдкой с редуктором, обладает малыми габаритами и не большим весом. Имеет функцию автоподачи долота и аварийного подъема буровой колонны. Характеризуется высокой надежностью
В состав платформы входит интегрированная кабина бурильщика, которая имеет интерфейс операции человека- машины. Бурильщик может полностью контролировать работу основных систем буровой установки.Управление и контроль за проводкой скважины производится с помощью джойстика и сенсорного экрана.
Функциональная система информации буровой установки включает: цифровое отображение параметров бурения и цифровую запись данных, видеосистему за процессом бурения, систему связи внутри буровой установки.
Буровая установка может комплектоваться системой цифровой дистанционной передачи данных и контроля информации буровой установки.
Имеется функция диагностирования неисправностей электрической управляющей системы, и система PLC, которая управляет общую электрическую систему буровой установки.

• Буровая площадка
• Размещение задней буровой площадки
• Буровая лебёдка с приводом VFD
• Помещение VFD
• Преобразователь частоты
• Агрегат бурового насоса

Технические характеристики:

Тип: ZJ90BDS
Норм. глубина: 9000м (27000ft)
Мощность лебедки: 3200kW (4300HP)
Максимальная нагрузка на крюка: 585mt/1300000ibs, 675mt/1500000ibs
Мощность насоса: 3 x 1600HP
Мощность оборудования: 5 x 1200kW

Стационарная буровая установка

Буровые установки серии DBS с системой преобразования частоты переменного тока — одни из наиболее конкурентоспособных изделий компании JSC «SHELF» OGSC». Ключевые особенности БУ DBS: повышенная производительность и экономичность, высокая степень автоматизации, значительно снижающая трудовые затраты при бурении.

Имея высокую степень автоматизации (в частности, полностью автоматизированную систему управления электроприводом), эти БУ при превосходной производительности и экономичности отличаются простотой в эксплуатации, благодаря чему значительно снижают интенсивность физического труда при ведении буровых работ.

Основные преимущества буровых установок серии DBS:

• Подъём буровой вышки производится с помощью лебёдки, на вышке допускается монтаж системы верхнего привода;
• Регулировка скорости вращения и крутящего момента электродвигателей переменного тока в широком диапазоне значительно облегчает управление лебёдкой, буровым насосом, ротором и верхним приводом;
• Искробезопасное исполнение электродвигателей переменного тока;
• БУ оборудовано автоматизированной кабиной бурильщика. Операции по управлению процессом бурения производятся с помощью джойстиков и сенсорного экрана.

ZJ90DBS,9000m oil drilling,4200HP drilling rig

ZJ90DBS,9000m oil drilling,4200HP drilling rig,petroleum,oil rig,drilling,oil equipment,drilling company,oil and gas,oil drill,land drilling,offshore drilling
Features1. The drawworks is one-piece single shaft structure, compact, light-weighted, higher transmission efficiency, less maintenance and hook hoisting speed is 0～1.3m/s stepless speed regulation.2. Drawworks main brake is hydraulic disc brake. Assistant brake is dynamic brake. Brake unit automatically detects electric voltage on DC side and when the reading exceeds preset value, extra dynamics is consumed on brake resistance and tripping in speed (incl. suspension) is controlled to your will.3. Drawworks is equipped with motor auto-bit-feeding device which adopts vector control technique enabled with speed sensor and realizes constant WOB auto-bit-feeding and zero speed suspension function. WOB is smooth and even and bit-feeding is sensitive and accurate and mechanical penetration is increased. As emergency response to main system failure, maximum drill string weight can be hoisted.4. Traveling block position automatic control system prevents “collide up and impact down” accidents. Position control is achieved by real time detection of traveling block position and PLC calculation and analysis. When traveling block reaches alarming position, “soft-stop” control procedure of “alarming-slowdown-stop” is trigger automatically. Accurate real time position indication of traveling block makes driller’s operation easy.5. Field-bus control system forms a communication network founded on PROFIBUS-DP. The network enables data exchange and control of driller control cabin, auto-bit-feeding system, unitized instrumentation, traveling block position control system and VF speed regulation cabinet. Machine-human interface (touch screen) is used for displays of working state and parameters and realization of control function.6. Intelligent driller control cabin is fully-equipped with real time display of operating parameter, electrical system monitoring and display and failure display and alarm. Driller is changing from skillful worker to knowledge technician. Driller’s duty focus on acquisition of data and optimize drilling parameter in response to well condition and engineering instruction to realize safe, efficient and cost-effective drilling operation.7. The rig satisfies HSE regulations.8. The rig performance and technical parameters comply with SY/T5609—1999 standard. Main parts conform to API spec and marked with API monogram.
